Projekt: NUC im Servergehäuse

Kurzfassung: Intel NUC im Desktop-Gehäuse ist für ein strukturiertes Setup unpraktisch. Ich hab ihn in ein kompaktes Server-Chassis umgebaut – das Ergebnis ist leise, wartungsfreundlich und passt sauber ins Rack.

Die Komponenten

Für den Umbau war überschaubare Hardware nötig.

• Basis: Intel NUC (hier: Modell mit i3-4010U)
• Gehäuse: Ein kompaktes Servergehäuse (z.B. ein altes Firewall- oder Router-Chassis)
• Speicher (SSD): HP S700 1TB SATA
• Arbeitsspeicher (RAM): motoeagle 16GB Kit (2x8GB) DDR3L 1600 MHz SODIMM
• Befestigung: Starkes, doppelseitiges Industrie-Klebepad
• Verkabelung:
  • Gewinkeltes SATA- und Stromkabel für die SSD
  • Gewinkelter Pin-Header-Adapter für Front-Panel-Anschlüsse (Power, LED)

Der Umbau: Schritt für Schritt

Der Prozess ist rein mechanisch und erfordert nur wenige Anpassungen.

1. Demontage und Vorbereitung des NUC

Bodenplatte entfernen – damit hat sich die Vorbereitung erledigt.

2. Montage im Gehäuse

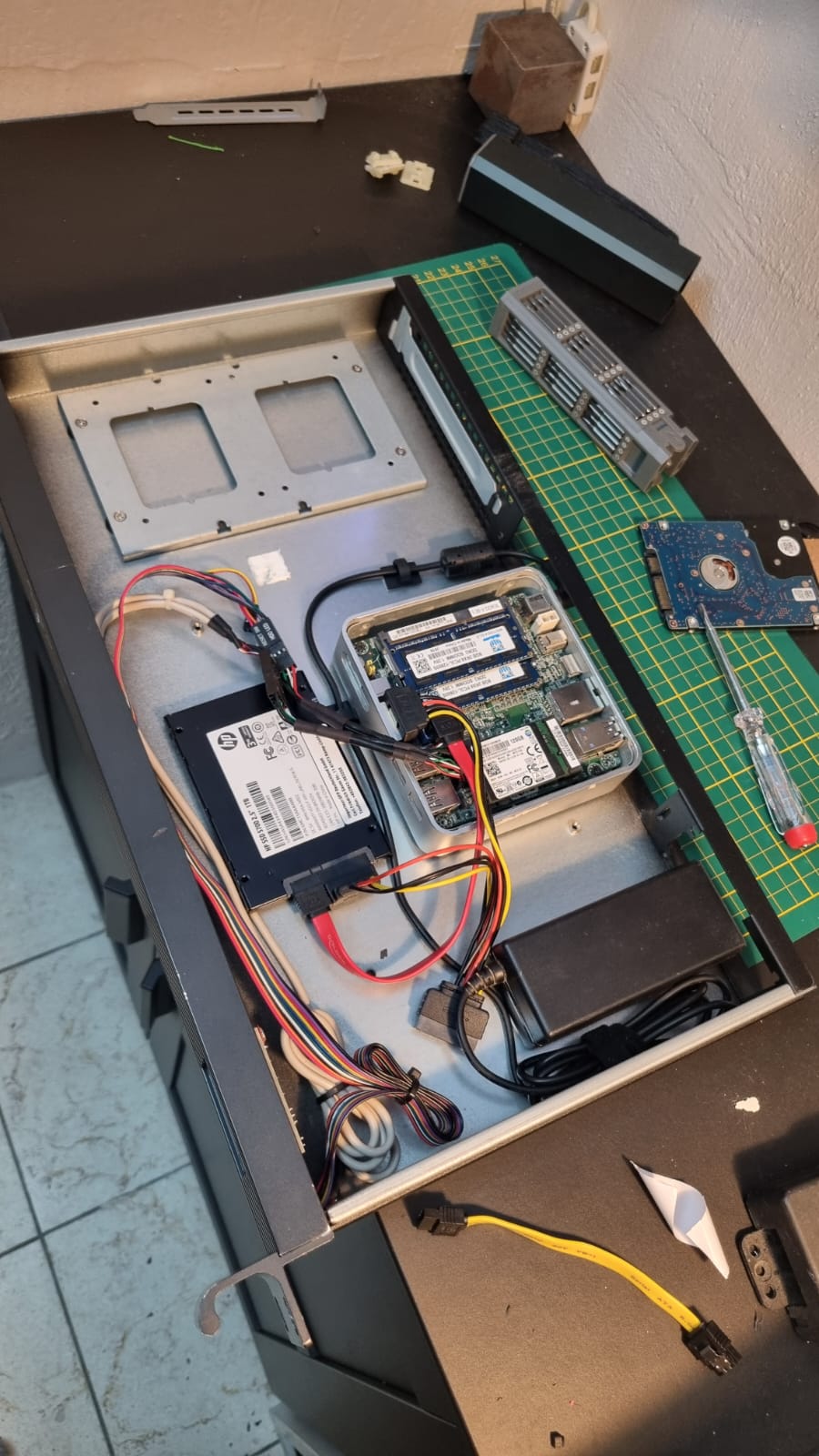

Der NUC wurde kopfüber im Servergehäuse platziert. Dies ermöglicht einen direkten Zugang zu den Anschlüssen und eine bessere Luftzirkulation.

• Befestigung der Platine: Der NUC wird von einem starken, doppelseitigen Klebepad sicher an seinem Platz gehalten. Eine Verschraubung war nicht nötig.
• Befestigung des Netzteils: Das komplette externe Netzteil (Trafo) wurde ebenfalls mit einem Klebepad im Gehäuse befestigt. Es wurde nicht geöffnet.

3. Anschluss der Peripherie

Die größte Herausforderung war die Verkabelung auf engstem Raum. Standardkabel waren zu sperrig.

• SATA-SSD: Die HP S700 1TB SSD wurde mit einem gewinkelten SATA- und Stromkabel an die NUC-Platine angeschlossen. Die SSD selbst ist fest im Gehäuse verschraubt. Ein Foto der Verschraubung reiche ich nach, sobald die nächste Wartung ansteht und das Gehäuse geöffnet wird.
• Front-Panel (Power & LED): Die Pins für den Power-Button und die Status-LEDs auf der NUC-Platine sind schwer zugänglich. Ein gewinkelter Pin-Adapter war die Lösung. Dieser musste mechanisch leicht angepasst (zugefeilt) werden, um exakt zu passen.

Kühlung und Stromverbrauch (Die harten Zahlen)

Ein 19”-Gehäuse hat viel Platz, aber die NUC-Platine ist darauf eigentlich nicht ausgelegt.

• Kühlung: Der kleine originale Blower-Fan des NUC reichte im engen Desktop-Gehäuse oft kaum aus. Im neuen Servergehäuse – kombiniert mit einem langsam drehenden, leisen 120mm-Gehäuselüfter – bleiben die Temperaturen dauerhaft 10–15°C kühler, selbst unter anhaltender Last.
• Stromverbrauch: Das war der eigentliche Knackpunkt für dieses Setup. Ein Homelab darf kein Stromfresser sein. Der NUC zieht im Idle solide 8–10 Watt. Unter Last (mehrere LXC-Container, Pi-hole, SmartHome-Logik und I/O-Spitzen) geht er auf gerade mal 15–20 Watt hoch. Damit ist dieses Setup 100% 24/7-tauglich, ohne dass mir die Stromrechnung um die Ohren fliegt. Wer sich alte Enterprise-Hardware für zu Hause ins Rack schraubt, zahlt oft das Fünffache an Strom.

Ergebnis

Der umgebaute NUC läuft stabil und leise als mein primärer Proxmox-Server. Saubere Optik, ordentliches Kabelmanagement, einfache Wartung.

Simpler Umbau, spürbarer praktischer Nutzen.
